Leggere attentamente il manuale di istruzioni prima dell’utilizzo.

• Il tubo LED deve essere di policarbonato e/o alluminio non di vetro per ragioni di sicurezza.

• Utilizzabile solamente con alimentazione mono lato (unilaterale) (fig.1).

• Se non si hanno competenze in ambito della corrente elettrica rivolgersi ad un elettricista.

• Prima di installare ovoled e/o sostituire il tubo a LED, per la propria sicurezza, staccare la tensione di rete.

• Ovoled deve essere utilizzato principalmente all’interno ma grazie le cuffie di protezione,

   che rendono il prodotto IP40,  può essere montato all’esterno se non direttamente esposto alla pioggia.

• Far passare il cavo multipolare attraverso la basetta.

• Tracciare almeno due fori nelle asole corrispondenti nella basetta dell’Ovoled A (basetta con magnete). (fig. 2)

• Dopo aver tracciato in corrispondenza della basetta dell’ovoled A   eseguire i fori con punta da muro di 6mm di diametro.

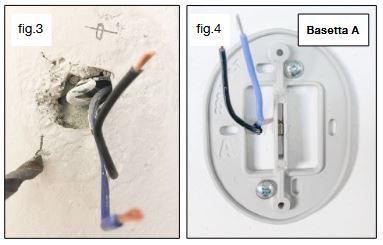

• Inserire i tasselli, in dotazione, e fissare la basetta dell’ovoled A tramite le due viti (4x30mm). (fig. 3-4

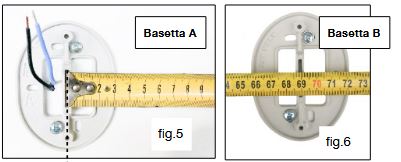

• Una volta fissata la basetta dell’ovoled A inserire il gancio di un metro nella fessura corrispondente, il magnete permetterà di mantenere in posizione il metro durante la procedura anche durante il fissaggio a soffitto. (fig. 5)

• Misurare, come da leggenda, la distanza dalla basetta A alla fessura per il metro della basetta B e tracciare, come fatto in precedenza, le asole della bassetta B. (fig. 6)

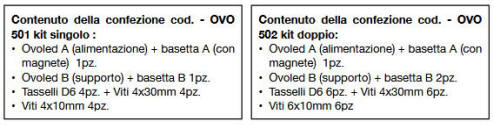

• NB Ripetere l'operazione per la seconda basetta B, come è stato fatto in precedenza, se si sta installando il kit ovoled doppio (Cod OVO 502 doppio) vedi immagine pag. 2 (fig. 13)

    |

• Collegare l’alimentazione proveniente dal muro ai cavi di alimentazione dell’ovoled A tramite i mammut. (fig. 7)

• Agganciare l’attacco G13 del tubo a LED nella posizione 1 (montaggio a soffitto fig. 8) o posizione 2 (montaggio a parete fig. 9).

• Fissare gli ovoled A e B sulle relative basette tramite le viti, 4x10mm, presenti nella confezione.

• Inserire le due cuffie di protezione alle estremità del tubo LED (per agevolare l’inserimento lubrificare leggermente il diametro interno della cuffia con sapone per mani o per piatti).

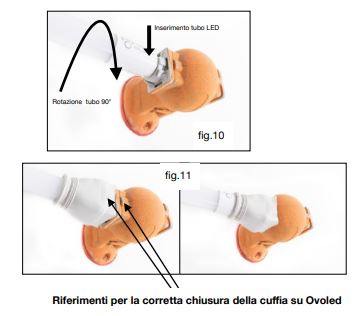

• Inserire il tubo a LED negli appositi agganci G13 dell’ovoled A e B. (fig. 10)

 ATTENZIONE: controllare prima di inserire il tubo che il lato di alimentazione del tubo a LED (fig. 1) sia posizionato correttamente nell’ovoled A (alimentato). Se il tubo a LED è montato al contrario, essendo i poli in corto, porta alla bruciatura del fusibile dell’ovoled A.

• Chiudere le cuffie della posizione corretta facendo attenzione al segno di riferimento presente sia sull’ovoled che sulla cuffia protettiva. (fig. 11)

• Una volta installato il tubo LED su ovoled l’attacco G13 può essere ruotato nella posizione desiderata per orientare il lascio luminoso nella zona prescelta.

• Ovoled A è dotato, per una maggiore sicurezza, di un fusibile in vetro di dimensioni 5x20mm e 4 Ampere estraibile.

• Se il tubo LED non si accende, una volta accesa l’alimentazione, controllare che il fusibile non sia bruciato o danneggiato. (fig. 12)

Esempio di installazione kit ovoled doppio ( Cod. OVO 502 kit doppio) con due tubi a LED di differenti lunghezze (fig.13)
